摩擦摆隔震支座

摩擦摆隔震支座（FPS）是一种具备自复位功能的摩擦隔震装置，它融合钟摆原理、摩擦耗能原理与自重复位原理，实现隔震、耗能、复位三位一体的抗震作用。该装置由美国加州大学伯克利分校的 Zayas 等人于 1985 年研发，既解决了传统平面滑移隔震装置无法自动复位的难题，又克服了橡胶类支座耐火性差、易老化等缺陷，是现代建筑与桥梁抗震领域的核心技术手段之一。

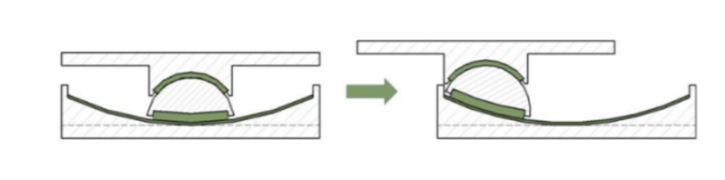

摩擦摆隔震支座的工作机制依托三大关键原理，实现高效抗震保护。其一，钟摆延长周期。滑块被置于凹形曲面底盘内，形成类似单摆的结构，其自振周期可通过公式T=2π计算，其中R为曲面曲率半径，g为重力加速度。借助这一结构，能将建筑原本 0.3-1.0 秒的自振周期延长至 2.0-5.0 秒，从而避开地震能量集中的频段，大幅降低上部结构的地震响应。其二，摩擦耗能减震。支座的滑动界面由不锈钢板与聚四氟乙烯（PTFE）材料构成，地震发生时，滑块与滑道之间产生相对滑动，通过摩擦作用将地震动能转化为热能消耗掉，进一步削弱地震对建筑的破坏力度。其三，自重自复位。地震结束后，上部结构的自重会驱动滑块沿凹形曲面滑回初始位置，实现自动复位，避免建筑出现永久位移，降低震后修复成本。

根据结构形式和性能特点的不同，摩擦摆隔震支座可分为多个类别，各自适用于不同的工程需求。单凹摩擦摆结构简单，仅有单曲面滑道和单一曲率半径，生产成本相对较低，适合中小位移需求的常规建筑与桥梁工程；双凹摩擦摆的上下部均为凹形曲面，中间设置滑块，具备更大的位移容量，且通过双曲率优化隔震性能，多用于大跨度桥梁和高烈度地震区的建筑；多曲面摩擦摆拥有多个不同曲率半径的滑道，能够实现多级性能调整，可适应复杂多变的地震工况，主要应用于核电设施、特殊工业建筑和重要公共建筑等对安全性要求极高的结构；弹性摩擦摆在滑块内部嵌入弹性元件，兼具弹性复位与摩擦耗能的双重优势，复位精度更高，适合对复位效果要求严格的建筑；铅芯增强摩擦摆则是在滑块中加入铅芯，利用铅芯的塑性变形进一步提高支座的耗能能力，增加阻尼效果，适用于高烈度地震区和需要更强耗能性能的建筑结构。

在《建筑摩擦摆隔震支座》GB/T 37358-2019中按照滑动摩擦面结构形式，可将摩擦摆隔震支座分为两类，工型为单主滑动摩擦面型[如图1a)、图1b)所示];I型为双主滑动摩擦面型[如图1c)所示]。
